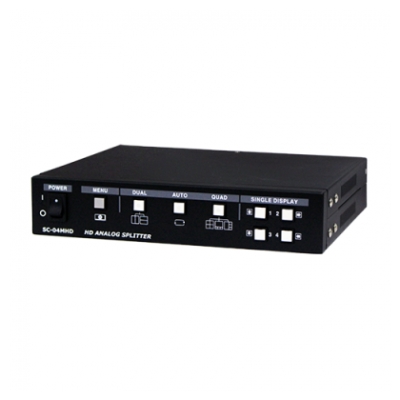

SC-04MHD

SeeEyes 4CH FBAS, AHD, TVI, CVI Eingang, Full HD-Ausgang FBAS, HDMI, VGA, 1920x1080, Quad Video-Splitter

  • Quad Screen Splitter
  • AHD. TVI, CVI, CVBS
  • 1080p bei 25Bps
  • 720p bei 25Bps
  • Verschiedene Split-Modi
  • Automatische Sequenz
  • RS-485-Anschluss
  • Zuschneidefunktion

SC-04MHD, digitaler Full HD Splitter, empfängt HD-Analog- (AHD, TVI, CVI) und / oder CVBS-Videosignale von max. vier Kameras und zeigt sie in verschiedenen Split-Modi und Formaten. Darüber hinaus wird das Video auf einem Full HD-Monitor mit einer hohen Auflösung von 1920 x 1080p klar angezeigt.

Mit SeeEyes SC-04MHD ist es möglich, Videosignale an externe Geräte wie DVRs über Loop-Through-Ausgangsports zu verstärken, und die Fernbedienung ist über den RS-485-Port verfügbar. Es zeigt Datum, Uhrzeit, den Namen jedes Kanals, den aktuellen Status auf dem Monitor sowie den Kanalverlust an.

• Multiformat Quad Screen Splitter mit Echtzeitanzeige
• Zeigen Sie hochauflösende Bilder durch hohe Bildverarbeitung an
• Verschiedene Videoeingänge : AHD / TVI / CVI (~ 1080p), CVBS (NTSC / PAL)
• Verschiedene Videoausgänge (HDMI, 15Pin D-Sub, CVBS, Loop-Through-Ausgang)
• Verschiedene Ausgangsauflösungen
- HDMI : 1920 x 1080p 25/30/50/60 Hz, 1920 x 1080p 50/60 Hz, 1280 x 720p 50/60 Hz
- VGA : 1920 x 1080 p, 60 Hz, 1280 x 720 p, 60 Hz, 1024 x 768 bei 60 Hz, 1360 x 768 bei 60 Hz, 1600 x 1200 bei 60 Hz
- CVBS : NTSC, PAL
• Verschiedene Split-Modi : 1, 2 V, 2 H, 4, 4 B, 4 R, 3 R, 3 L.
• Zuschneidefunktion
• Automatischer Sequenzmodus
• Zeigen Sie Datum, Uhrzeit, den Namen jedes Kanals und den aktuellen Status an
• RS-485-Kommunikationsanschluss für externe Geräte

Übertragungstechnik
Maximale Auflösung1920 x 1080p
Unterstützte Analog HD FormateAHD, CVI, TVI, CVBS (Analog)
Analog HD EingängeBNC-F (75Ω 1Vp-p) x 4 (AHD/TVI/CVI/CVBS)
Analog HD AusgängeBNC-F (Looped through output / 75Ω 1Vp-p) x 4 (HD X 1, D-SUB X 1, BNC-F X 2)
CVBS Ausgang2x
HDMI Ausgang1x
Maximale Auflösung (Analog HD)1080p
Maximale Bildrate (Analog HD)1080p mit 25Bps / 720p mit 25Bps oder 50Bps
FortmatNTSC / PAL
Split Modus1, 2V, 2H, 4, 4B, 4R, 3L, 3R
RJ-45Firmware upgrade
RS-485Externe Geräteverbindung
Terminal BlockAlarm Input 4 (8P), Alarm output 1 (2P), RS-485 1 (2P), DC12V/0.3A output 1 (2P)
Betriebstemperatur / Luftfeuchtigkeit-15° bis +50°C / 10% bis 80% (nicht kondensierend)
Gewicht1.3Kg
Stromversorgung12V DC
StromverbrauchMax. 6 Watt
Abmessungen220 x 44 x 190 mm
SeeEyes 4CH FBAS, AHD, TVI, CVI Eingang, Full HD-Ausgang FBAS, HDMI, VGA, 1920x1080, Quad Video-Splitter - SC-04MHD
Kurzanleitung
BESCHREIBUNGDATEIGRÖßEDOWNLOAD STARTEN
Datenblatt SC-04MHD2.16MDownload
Bedienungsanleitung SC-04MHD (DE)2.31MDownload
