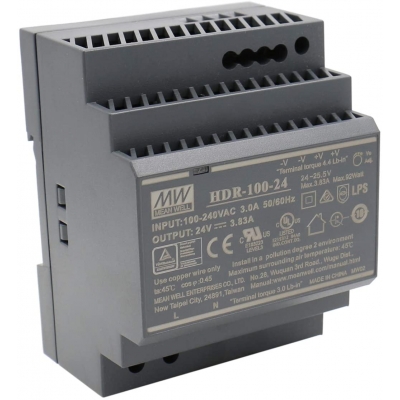

HDR-100-24

Hutschienen-Netzteil HDR 24V DC, 100 Watt, 3.83A Netzteil auf die DIN-Schiene

  • Eingang 85V ~ 264V AC
  • Ausgabe 24V DC
  • Leistung 100 Watt
  • Universaleingang
  • Niedrige Leerlaufleistung
  • Ultraflaches Design
  • Isolationsklasse II
  • DIN-Schiene montierbar
  • Schutz vor Überladung
  • Schutz vor Kurzschluss
  • LED-Anzeige
  • Geschlossene Bauform
  • Kunststoffgehäuse
  • Für Innenraumbetrieb

Hutschienen-Netzteil HDR 24V DC, 100Watt, 3.83A Netzteil auf die DIN-Schiene

Noch kleiner und leistungsfähiger als die erste Generation an Hutschienen-Netzteilen (DIN-Rail) im Kunststoffgehäuse ist die neue HDR-Serie. Insbesondere in der Gebäudeautomation und Haussteuerung kommen die Netzteile mit 100W zum Einsatz, die Schutzklasse II entsprechen. Das Hutschienen-Netzteil verfügt über ein stufenförmiges Kunststoffgehäuse und besitzt einen Eingangs-Spannungsbereich von 85V bis 264V AC (auch 277V AC verfügbar).

Dank schlankem Design misst die Höhe lediglich 90mm, die Breite 70mm. Diese Netzteile lassen sich auf die genormten Hutschienen TS-35/7,5 sowie TS-35/15 montieren. Zu ihren Eigenschaften zählen außerdem ein geringer Leerlaufverbrauch von <0,3W, ein hoher Wirkungsgrad bis zu 91% und eine einstellbare DC-Ausgangsspannung sowie ein breiter Arbeitstemperaturbereich von -30°C bis +70°C. Auch eine LED-Anzeige für den Betrieb ist vorhanden.

Die HDR-100-24 Hutschienen-Netzteil erfüllen die europäische Norm DIN EN43880, die Regelung der Europäischen Union für Oberwellenstrom nach EN61000-3-2 Klasse A sowie alle Sicherheitsbestimmungen nach UL60950-1, UL508 und EN61558-2-16.

Typ:getaktet
Gewicht:270g
Eingangsspannung:85V ~ 264 V/AC
Höhe:90 mm
Ausgangsstrom (max.):3.83A
Breite:54.5 mm
Anzahl Ausgänge:1 x
Phasen:1
Ausgangsspannung (nom.):24V DC
Länge (Tiefe):70 mm
MTBF:856500 h
Produkt-Art:Hutschienen-Netzteil (DIN-Rail)
Leistung (Details): 100 Watt
Eingangsspannung (nominal):230V AC + 115V AC
Anschluss:Schraubklemmen
Ausgangsspannung:24V DC
Eingangsspannung (max.):264V AC
Eingangsspannung (min.):85V AC
Ausgangstyp (Netzteile):Einstellbar
Temperaturbereich:-30°C bis +70 °C
Ausgangsspannung (max.):25.5V DC
Ausgangsspannung (min.):24V DC
Hutschienen-Netzteil HDR 24V DC, 100Watt, 3.83A Netzteil auf die DIN-Schiene - HDR-100-24
