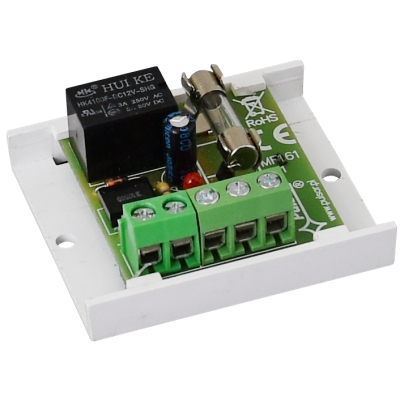

Relaismodul PU1, Versorgung 10÷16VDC/10÷13VAC, Relais 1x REL-C/NO/NC, 1A@30VDC/50VAC, Schmelzsicherung 1.5A

Das Relaismodul PU1 (AWZ510) ist zur Anwendung in den Niederspannungsinstallationen bestimmt. Es dient zur Steuerung, Signalisierung der Yust'nde z.B. in Alarmsystemen, Zugangskontrolle. Es kann zur Steuerung der Geräte mit großem Stromverbrauch durch die Ausgänge OC der Alarmsysteme angewendet werden. Außerdem versichert es die galvanische Isolierung der Signale, Versorgungsquellen im Verhältnis zu den Ausgängen des Moduls. Verfügt über die Reihensicherung im Relaiskreis (C, NO, NC).

Spannung der Spule des Relais 10÷16V DC/ 10÷13V AC (-/+5%)
Steuerungsstrom der Spule 33mA@12VDC
Spulenresistenz 360 OHM (-/+10%)
Spulenleistung 400mW
Zahl der Relais 1
Spannung der Schaltstücke des Relais 30VDC / 50VAC max.
Strom der Schaltstücke des Relais 1A max.
Schaltstücke des Relais C/NC/NO (Ableitungen Ø 2,05mm: AWG 24-12)
Zeit des Anschlusses /Abschaltens 15ms/8ms (-/+5%)
Arbeitsbedingungen II Umweltsklasse, -10°C÷ 40°C
Gehäuse Konstruktion des Typs “open-frame”, IP00
Ausmaße W=50 x L=43 x H=20 [mm, +/-2]
Gewicht 25g
Montage Montageband oder Montageschraube x 2
Deklarationen CE
