PSBS2012B

Impuls-Puffernetzteilkasten mit technischen Ausgängen und Platz für Akku 7Ah/12V, Überlastschutz, Sabotagegesichert, Metallgehäuse

  • Technische Ausgänge
  • Eingangssp.: 230V AC
  • Ausgangssp.: 13.8V DC
  • Leistung: 2A (27.6W)
  • Überlastschutz OLP
  • Sabotagegesichert
  • Metallgehäuse
  • Kurzschlusssicher
  • Platz für Akku 7Ah/12V
  • Optional abschließbar
  • Ladestrom: 0,2A/0,5A
  • Innenraumbetrieb

Impuls-Puffernetzteilkasten mit technischen Ausgängen und Platz für Akku 7Ah/12V, Überlastschutz, Sabotagegesichert, Metallgehäuse PSBS2012B

  • Unterbrechungsfreie Stromversorgung DC 13,8V/2A
  • Platz für den Akku 7Ah/12V
  • Spannungsversorgung AC 230V
  • Hoher Wirkungsgrad 71%
  • Niedriger Grad der Brummspannung
  • Kontrolle des Ladens und der Wartung des Akkus
  • Akkuschutz gegen übermäßige Entladung (UVP)
  • Strom zum Laden des Akkus 0,2A/0,5A, mit Hilfe der Kurzschlussbrücke umgeschaltet
  • START-Taste zur Einschaltung des Akkus
  • Akkuausgangsschutz gegen Kurzschluss und umgekehrten Anschluss
  • Optische LED-Signalanlage

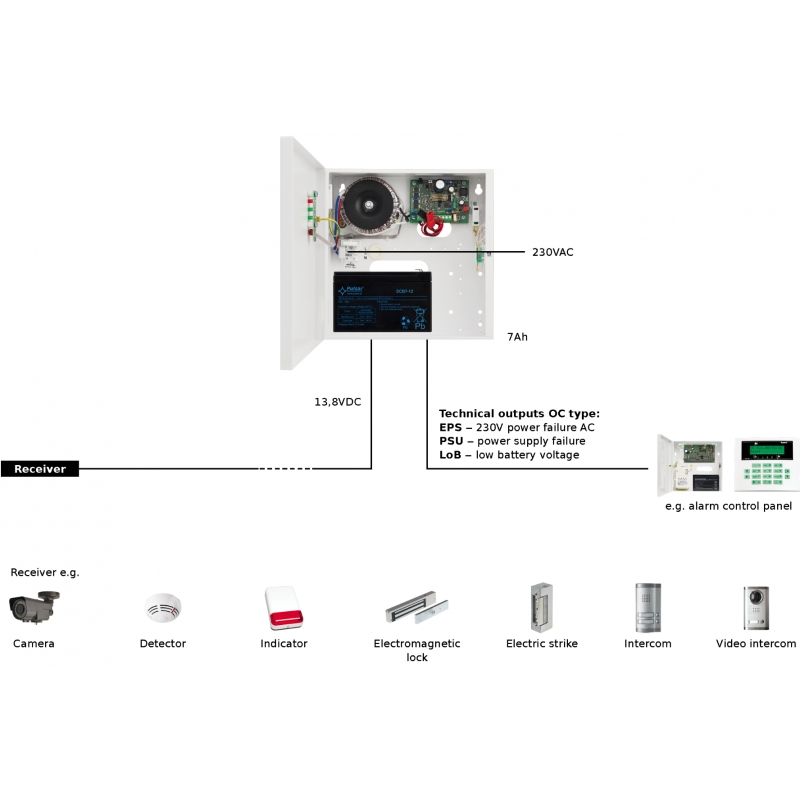

  • technischer Ausgang EPS Netzstörung 230V – OC-Typ
  • technischer Ausgang PSU Netzteilstörung – OC-Typ
  • technischer Ausgang LoB Akku-Niederspannung – OC-Typ
  • Möglichkeit der Montage des Relaismoduls MPSBS, dass die technischen OC-Ausgänge in Relais ändert.
  • Einstellbare Signalintervalle des Stromausfalls 230V AC
  • Schutz:
    - Kurzschlussschutz SCP
    - Wärmeschutz OHP
    - Umschaltsicherung
    - Antisabotageschutz gegen Öffnung des Gehäuses und Loslösung vom Boden
    - Überlastschutz OLP

Das Puffernetzteil ist zur unterbrechungsfreier Speisung von Anlagen bestimmt, die eine stabilisierte Stromspannung 12V DC (+/-15%) erfordern. Das Netzteil führt eine Spannung 13,8V DC von folgender Stromleitungsfähigkeit zu:

1. Ausgangsstrom 2A + 0,2A Laden des Akkus
2. Ausgangsstrom 1,7A + 0,5A Laden des Akkus

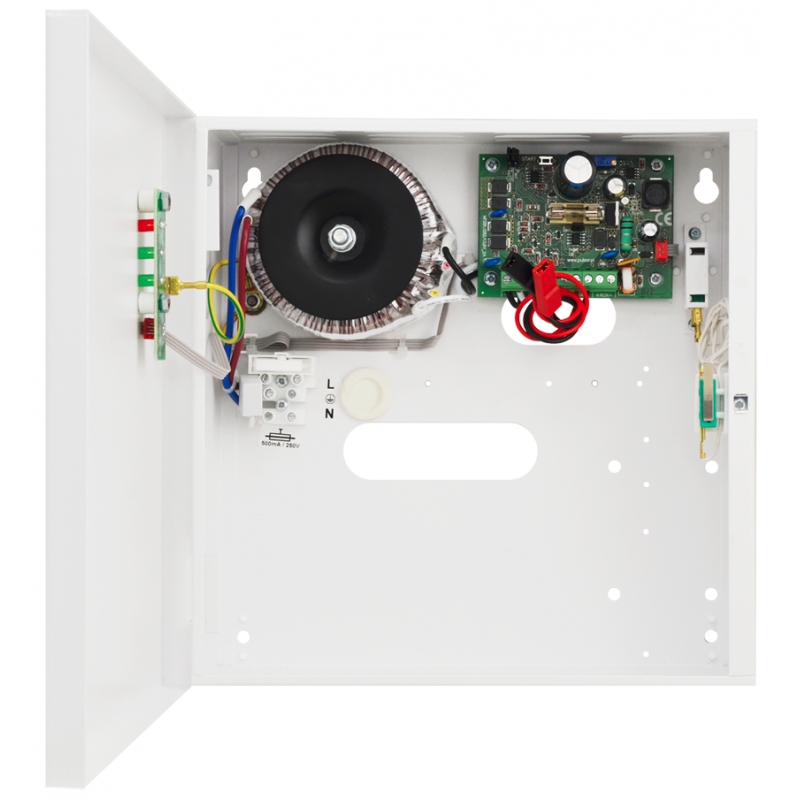

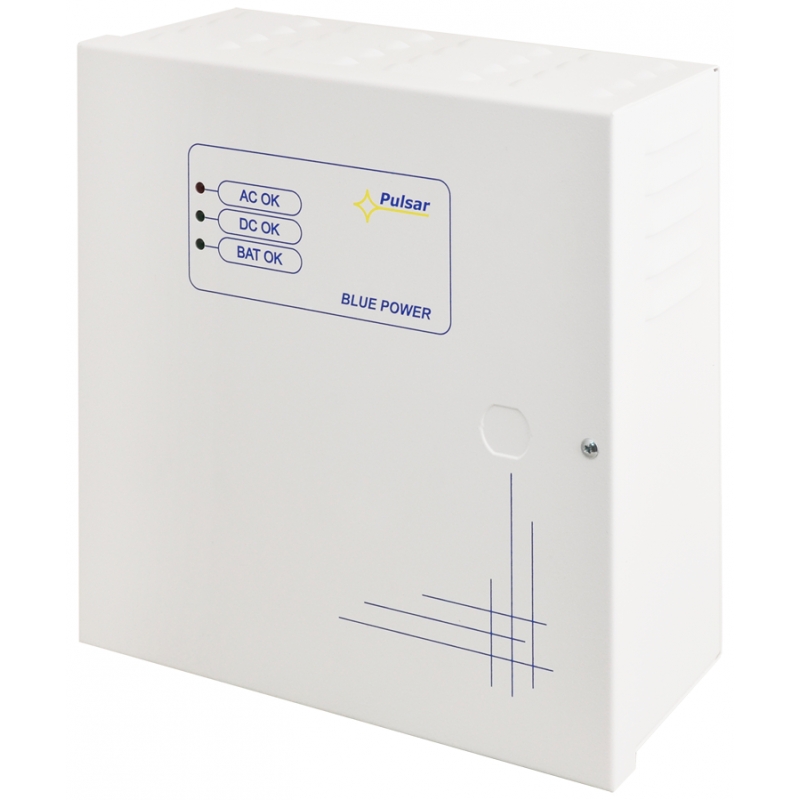

Die Gesamtheit der von den Empfängern und des Akkus entnommenen Ströme beträgt max. 2,2A. Bei einer Netzstörung erfolgt eine sofortige Umschaltung auf Akkuversorgung. Das Netzteil befindet sich im Metallgehäuse (RAL 9003) mit Platz für Akku 7Ah/12V. Das Gehäuse ist mit einen microswitch, der über eine Öffnung der Vordertüren und Loslösung vom Boden informiert, ausgerüstet.

Netzteile
Eingangsnennspannung176 - 264V AC
Stromentnahme0.23A @ 230V AC
Ausgangsnennspannung11V÷13,8V DC – Pufferbetrieb; 10V÷13,8V DC – Batteriebetrieb
Ausgangsnennstrom31 Watt
Nominale Leistung2A + 0,2A Laden des Akkus; 1,7A + 0,5A Laden des Akkus
Leistungsfähigkeit71%
Einstellbereich12÷14,5V DC
AnschlüsseOC-Typ
Leerlaufspannung20mV p-p max.
