- Stromkasten für 8 Kameras mit optischer LED-Anzeige, 8 x 1A Leistung, Ausgabe 12V bis 15V DC, Überlastschutz, Metallgehäuse
PSDC08128
Stromkasten für 8 Kameras mit optischer LED-Anzeige, 8 x 1A Leistung, Ausgabe 12V bis 15V DC, Überlastschutz, Metallgehäuse
- 8 abges. Ausgänge
- Eingang.: 230V AC
- Ausgang.: 12V DC
- Leistung: 8A (120W)
- Überlastschutz OLP
- Optische LED-Anz.
- Kurzschlusssicher
- Anti-Sabotage
- Metallgehäuse
- Innenraumbetrieb

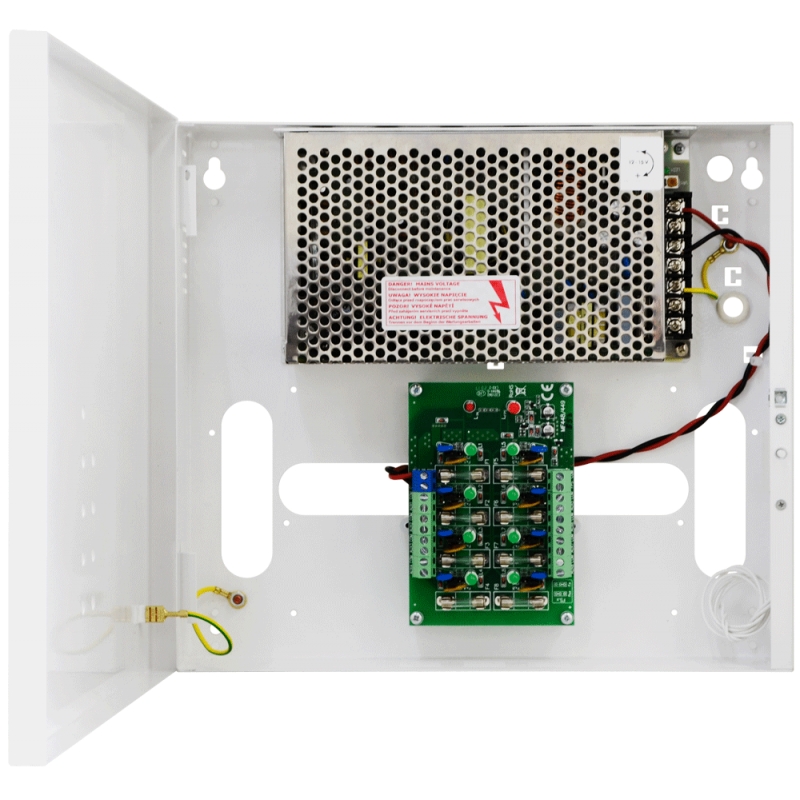

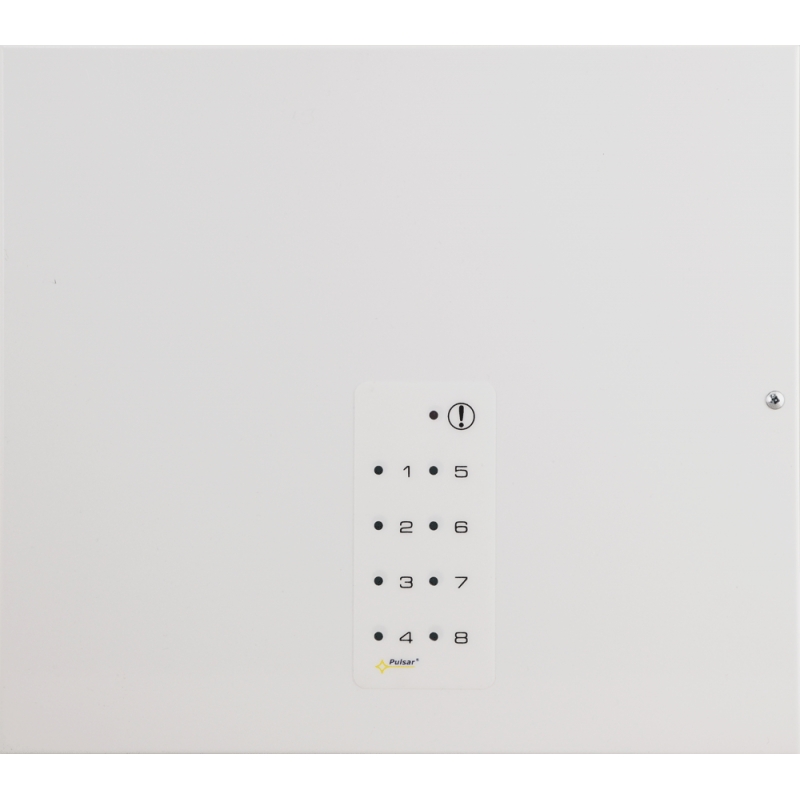

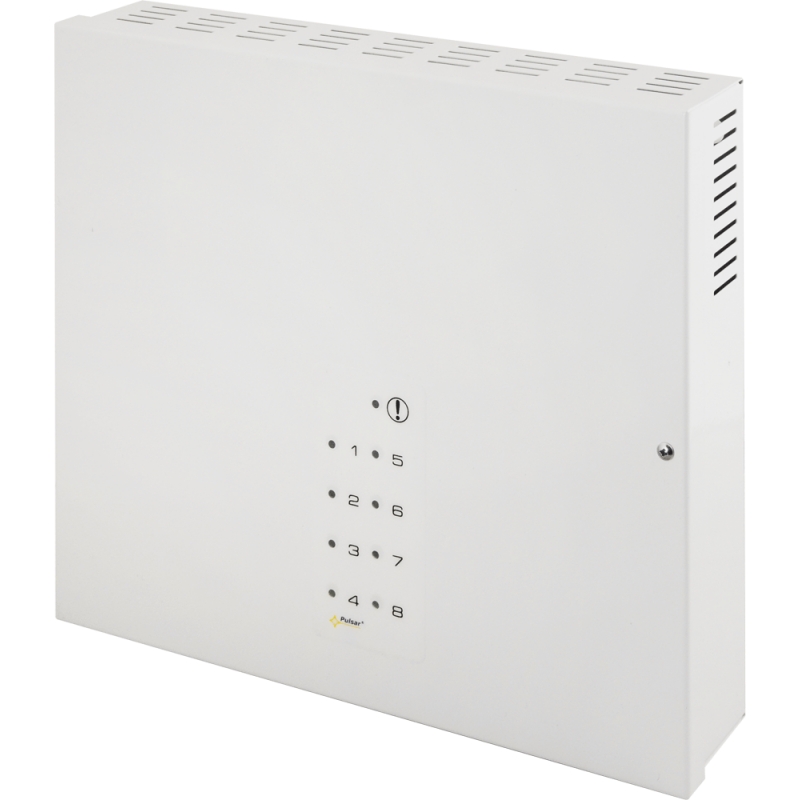

Das stabilisierte Netzteil PSDC08128 ist für Versorgung der Kameras HD oder anderer Geräte bestimmt, die eine stabilisierte Spannung mit dem Wert von 12V DC erfordern. Regulierungsumfang der Ausgangsspannung wird durch ein Potentiometer zwischen 12V und 15V DC reguliert. Das Gerät hat 8 mit Schmelz- oder Polymersicherungen PTC unabhängig geschützte Ausgänge. Eine Störung (ein Kurzschluss) im Ausgangskreis führt zum Durchbrennen der Schmelzsicherung oder zur Einschaltung der PTC-Sicherung und Abschaltung des Kreises von der DC (+U)-Versorgung. Das Netzgerät ist in einem Metallgehäuse mit Signalisationspaneel gesetzt. Das Gehäuse ist mit einem Mikroumschalter ausgerüstet, der die Fronttüreröffnung signalisiert.

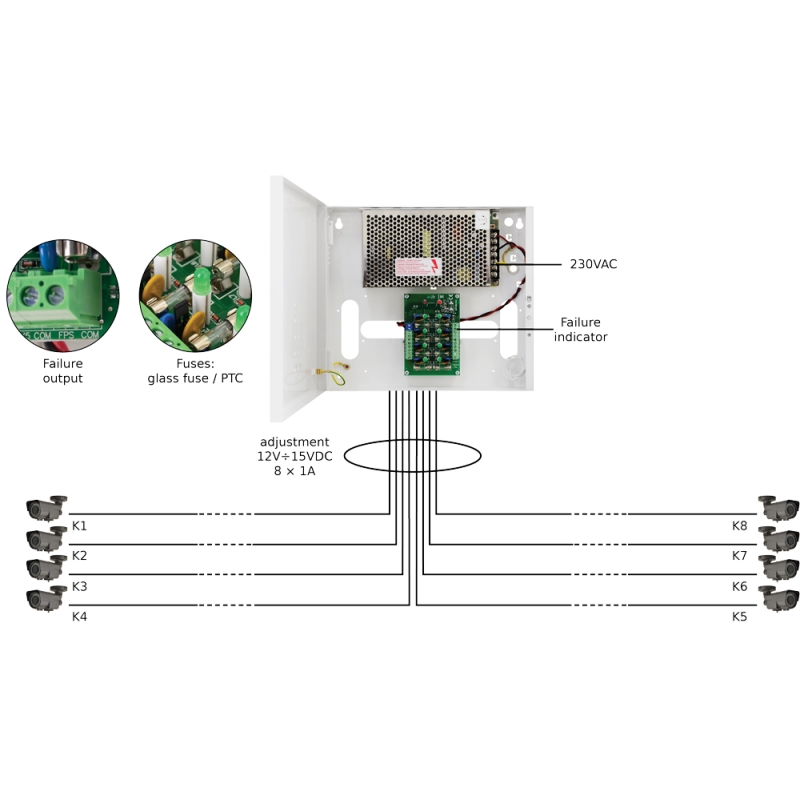

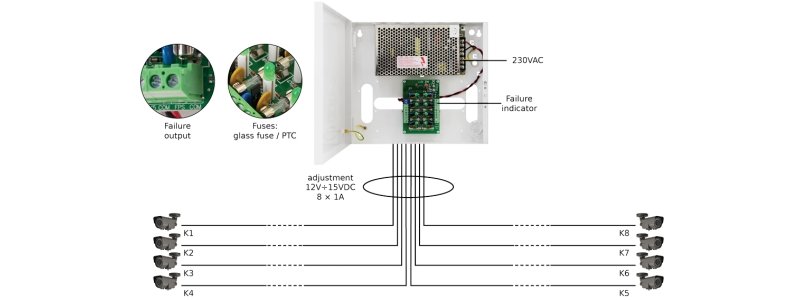

- Versorgungsausgang 8x1A/12V DC zur Versorgung der 8 Kameras HD
- Regulierung der Ausgangsspannung 12V÷15V DC
- 8 mit 1A-Sicherungen geschützte Ausgänge
- Möglichkeit, mithilfe eines Jumpers zwischen Schmelz- und Polymersicherung PTC auszuwählen
- Ein breiter Umfang der Spannungsversorgung 176÷264V AC
- Gute Leistungsfähigkeit – 83 Prozent

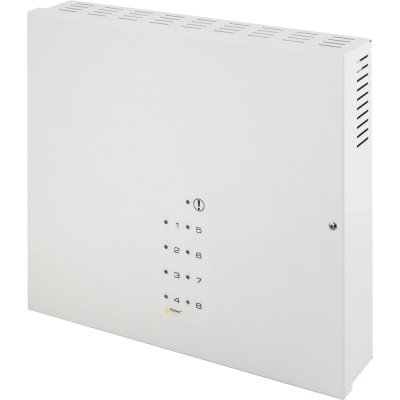

- Optische LED-Signalanlage
- Technischer Ausgang FPS für die Signalanlage der Sicherungseinschaltung
- Schutzeinrichtungen:
- Kurzschluss-Schutz SCP
- OVP-Überspannungssicherung
- AC-Anschluss
- Überlastungsschutz OLP
- Anti-Sabotage-Schutz
Netzteile
| Eingangsnennspannung | 176 - 264V AC |
| Stromentnahme | 0.9A @ 230V AC |
| Ausgangsnennspannung | 12V DC |
| Ausgangsnennstrom | 120 Watt |
| Nominale Leistung | 8 x 1A (12V DC) |
| Leistungsfähigkeit | 83% |
| Einstellbereich | 12V DC - 15V DC |
| Anschlüsse | Schraubklemme, 3-polig |
| Leerlaufspannung | 100mV p-p max. |
| Überlastschutz | 105% bis 150% der Geräteleistung, elektronische Stromeinschränkung |
| Umschaltungssicherungen | Varistoren |
| Überspannungssicherungen | 16V (Starten erfordert Spannungsabschaltung fuer mindestens 20 Sekunden) |
| Kurzschlussschutz | die LB8/AW-Leiste 8x F 1A Schmelzsicherung oder Polymersicherung PTC 1A Modul des Netzgeräts von 105 bis 150 Prozent der Gerätsleistung, elektronische Stromeinschränkung |
| Alarmierung | TAMPER Ausgang zur Anzeige eines offenen Netzteilgehäuses: Microswitch, NC-Konnektor (geschlossenes Gehäuse), 0,5A@50V DC (max.) |
| Technische Ausgänge | Die FPS-Ausgänge, die Sicherungsausfall signalisieren (Durchbrennen) der LB8/AW -Leisten (Einschaltung von SCP), OC, 50mA max, Normalstand: das Niveau L (0V), Ausfall: das Niveau hi-Z |
| Optische Signalisation | Dioden LED |
| Gehäusematerial | Stahlblech DC01 0,7mm, Farbe RAL9003 |
| Schutzklasse | IP20 |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C bis +40°C / 0% bis 90% (nicht kondensierend) |
| Verschluss | Zylinderschraube vom Vorderteil des Gehäuses an |
| Rekorderplatz | Nein |
| Einsatz | Innen |
| Abmessungen | 294 x 260 x 60 mm |
| Gewicht | 2.2Kg |
| Hinweise | Das Gehäuse besitzt einen Zwischenraum über dem Montage-Untergrund zur Führung der Verkabelung. Konvektive Kühlung. |
| Stromkasten für 8 Kameras mit optischer LED-Anzeige, 8 x 1A Leistung, Ausgabe 12V bis 15V DC, Überlastschutz, Metallgehäuse - PSDC08128 |
| Kurzanleitung |
